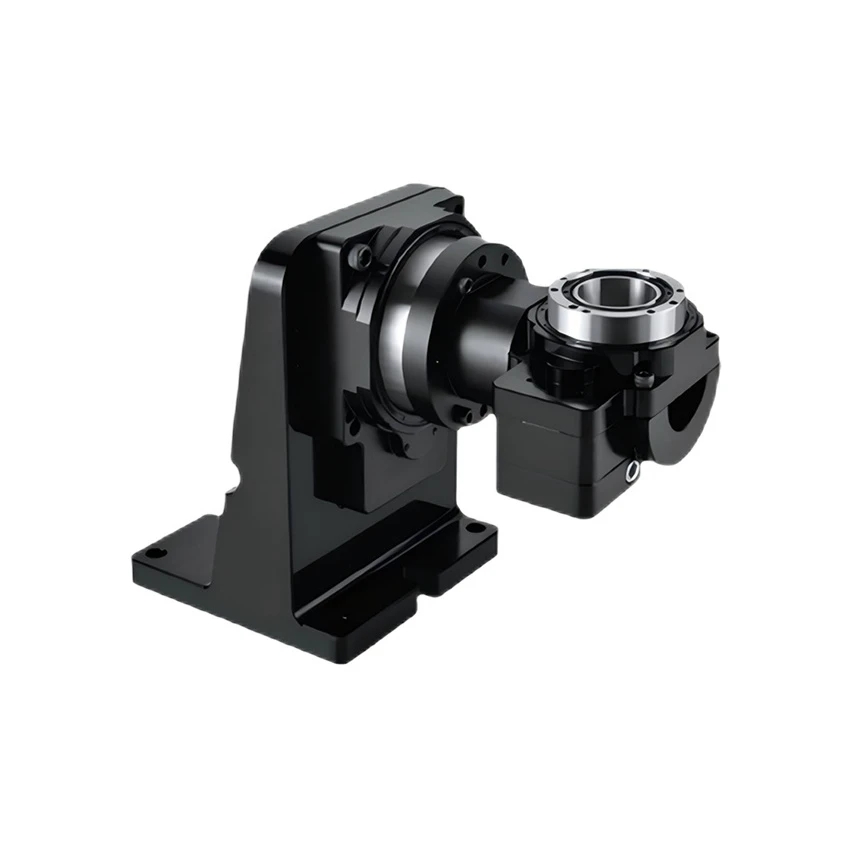

ห้า - Axis Compact Hollow Rotary Platform: Micro - ความแม่นยำสำหรับระบบอัตโนมัติที่ละเอียดอ่อน
ออกแบบมาสำหรับแอพพลิเคชั่นที่เรียกร้อง Ultra - การเคลื่อนไหวที่ดีในพื้นที่ จำกัด , ห้า - ของเราแพลตฟอร์มโรตารี่กลวงขนาดกะทัดรัดของเราตั้งค่ามาตรฐานใหม่สำหรับความแม่นยำความเฉื่อยต่ำและกระซิบ - การดำเนินการเงียบในระบบอัตโนมัติขนาดเล็ก
ultra - ความแม่นยำในขนาดเล็ก
การทำซ้ำได้เป็นพิเศษ
บรรลุความโดดเด่นน้อยกว่าหรือเท่ากับ 15 อาร์ค - วินาทีความแม่นยำในการวางตำแหน่งซ้ำ - สำคัญสำหรับไมโคร - การประกอบและการจัดตำแหน่งด้วยแสง
01
แบ็คแลชเป็นศูนย์ที่ปรับได้
คุณสมบัติไม่มี - โครงสร้างการปรับแบ็คแลชเพื่อให้มั่นใจถึงความแม่นยำสัมบูรณ์โดยไม่ต้องเคลื่อนไหว
02
micro - ความแข็งแกร่งที่ดี
ให้ความแข็งแกร่งแรงบิดที่ดีที่สุด (2.5 nm/arcmin) สำหรับขนาดของมันให้ความมั่นคงสำหรับงานที่ละเอียดอ่อน
03
เสถียรภาพของแพลตฟอร์มที่เหนือกว่า
รักษาความเข้มข้นน้อยกว่าหรือเท่ากับ 0.01 มม. และน้อยกว่าหรือเท่ากับ 0.01 มม. คู่ขนานสำหรับการติดตั้งที่เชื่อถือได้ของส่วนประกอบที่มีความอ่อนไหว
04
ชีวิตที่แม่นยำยาวนาน
เสนอการดำเนินงานที่แม่นยำ 30,000 ชั่วโมงภายใต้รอบการปฏิบัติหน้าที่เป็นระยะ ๆ
05
พลังและประสิทธิภาพขนาดกะทัดรัด
ความยืดหยุ่นอัตราส่วนคู่:ข้อเสนอที่เลือกได้ 5: 1 หรือ 10: 1 อัตราส่วนการลด (แรงบิดที่ได้รับการจัดอันดับ: 5 nm @ 5: 1, 4 nm @ 10: 1; สูงสุด: 15 nm / 12 nm) ความเร็วและแรงบิดที่สมดุลสำหรับไมโคร - ไดรฟ์
ultra - ความเฉื่อยต่ำ:ช่วงเวลาที่อนุญาตน้อยที่สุดของความเฉื่อย (5 นาโนเมตร) ช่วยให้สามารถเร่งความเร็ว/การชะลอตัวได้อย่างรวดเร็วเหมาะสำหรับการเคลื่อนไหวขนาดเล็กที่รวดเร็ว
ประสิทธิภาพสูงและความเงียบ:ทำงานที่ประสิทธิภาพการส่ง 95% โดยมีสัญญาณรบกวนต่ำเป็นพิเศษน้อยกว่าหรือเท่ากับ 55 dB (A) เหมาะสำหรับห้องปฏิบัติการและสภาพแวดล้อมที่เงียบสงบ
การออกแบบเฟเธอร์เวท:มีน้ำหนักเพียง 0.6 กิโลกรัมลดภาระของระบบสำหรับแขนและอาวุธ
Micro - ความเข้ากันได้ของมอเตอร์:ออกแบบมาสำหรับมอเตอร์เซอร์โว 50-100W ขนาดกะทัดรัดหรือมอเตอร์สเต็ปเฟรม NEMA 42
การป้องกันและบูรณาการที่แข็งแกร่ง
IP50 ให้คะแนน
ป้องกันการเข้าฝุ่นสำหรับการทำงานที่เชื่อถือได้
omni - การติดตั้งทิศทาง
รองรับการปฐมนิเทศการติดตั้งโดยพลการสำหรับการรวมอเนกประสงค์
การออกแบบกลวงที่จำเป็น
Central thru - Hole ช่วยลดความซับซ้อนของการกำหนดเส้นทางไมโคร - สายเคเบิลเส้นใยหรือเส้นทางแสงในอวกาศ - การตั้งค่าที่ จำกัด
การจัดการโหลดตามแนวแกน
โหลดตามแนวแกนที่อนุญาต 230n และโหลดการออกแบบ 7kg (5: 1) / 5kg (10: 1) เหมาะสำหรับการสิ้นสุดขนาดเล็ก - เอฟเฟกต์
สถานการณ์แอปพลิเคชันสำคัญ
Micro - หุ่นยนต์และ Cobots
ข้อต่อที่แม่นยำ (แกนที่ 5/6/7th) สำหรับหุ่นยนต์ผ่าตัดแขนอัตโนมัติในห้องปฏิบัติการและ Cobots ประกอบขนาดเล็ก
01
การจัดตำแหน่ง Optics & Photonics
การปรับมุมมองเชิงมุมของเลนส์กระจกเลเซอร์และออพติกไฟเบอร์ในขั้นตอนการจัดตำแหน่งและพวงมาลัยคาน
02
เซมิคอนดักเตอร์ & ไมโคร - อิเล็กทรอนิกส์
การจัดการและการวางตำแหน่งเวเฟอร์ที่ละเอียดอ่อนชิปและไมโคร - ส่วนประกอบในการตรวจสอบพันธะและอุปกรณ์ทดสอบ
03
วิศวกรรม WatchMaking & Precision
Micro - ประกอบการแกะสลักและการตรวจสอบส่วนประกอบเชิงกลขนาดเล็ก
04
ระบบชีวภาพและห้องปฏิบัติการอัตโนมัติ
ขั้นตอนการจัดการของเหลวที่แม่นยำการวางตำแหน่งสไลด์ด้วยกล้องจุลทรรศน์และการหมุนตัวอย่างของหุ่นยนต์
05
ระบบวิสัยทัศน์การตรวจสอบขนาดกะทัดรัด
แกนหมุนสำหรับการถ่ายภาพ 360 องศาของชิ้นส่วนขนาดเล็กภายใต้กล้องจุลทรรศน์หรือสูง - กล้อง Res
06
ระบบเสียงพึมพำ
ultra - การหมุนที่ราบรื่นและแม่นยำสำหรับสูง - payloads การรักษาเสถียรภาพของกล้อง
07
แกนขนาดเล็ก CNC 4/5th
การเพิ่มการเคลื่อนที่แบบหมุนที่แม่นยำลงในเดสก์ท็อปโรงงานซีเอ็นซีช่างแกะสลักหรือเครื่องกลึงของอัญมณี
08
บทสรุป
แพลตฟอร์มโรตารี่กลวงขนาดกะทัดรัดห้า - เป็นวิธีแก้ปัญหาที่ดีที่สุดสำหรับแอปพลิเคชันที่มีพื้นที่น้อยที่สุดความแม่นยำเป็นสิ่งสำคัญยิ่ง (น้อยกว่าหรือเท่ากับ 15 อาร์ค - การทำซ้ำวินาที) และการเคลื่อนไหวจะต้องราบรื่นเงียบ (น้อยกว่าหรือเท่ากับ 55 dB) การรวมกันที่เป็นเอกลักษณ์ของ Ultra - น้ำหนักต่ำ (0.6kg), อัตราส่วนการลดที่เลือกได้, micro - ความเข้ากันได้ของมอเตอร์และความมั่นคงของแพลตฟอร์มที่ยอดเยี่ยมทำให้ขาดไม่ได้ ประสบการณ์มาโคร - ระดับความแม่นยำในแพ็คเกจขนาดเล็ก -
